產品名稱:

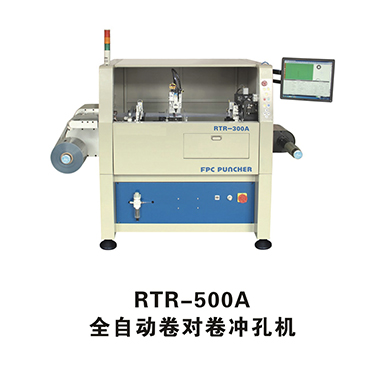

RTR-500A全自動卷對卷對沖機
型號:
RTR-500A
詳情內容
加工對象
單副加工尺寸：X：600mm Y：500mm
單副最長尺寸：X：4000mm Y：500mm
加工寬度：250-500mm
適用材質：FPC柔性電路，印刷等行業
加工能力
加工速度：0.27秒/孔（5mm間距樣板）
加工精度：±20um
加工厚度：0.04-0.45mmFPC材料，其他根據材料以及孔徑而定
沖孔方式：氣動
沖孔尺寸：￠1-￠3.5mm
氣漲軸尺寸：3英寸
控制系統
操作系統：Windows 7
運行程序：自有知識產權控制軟體
編輯方式：新增、復制、刪除、修正、抽入、路徑優化、手動學習獲得、Gerber文件處理數據轉換
測量功能：自帶精度測量功能，另附CPK統計功能
資料保存：電腦硬盤
圖像處理
攝像頭：600線1/3英寸CCD
視野范圍：7×5.4mm
處理方法：灰度模式測量
照明方式：高亮度LED多彩透射和反射
整機設備
顯示器：19英寸LCD
安全裝置：光幕保護 松下NA2系列安全門
控制器：工業PC
驅動方式：X,Y伺服驅動
使用環境：溫度 20-37℃ 濕度 40-60%（非結露）
電源：AC220V 2KVA 50HZ
氣源：0.5-0.7Mpa經過干燥，除塵的干凈空氣
外形尺寸：190（L）×250（W）×180（H）cm
重量：凈重（N.W）約1800Kg
